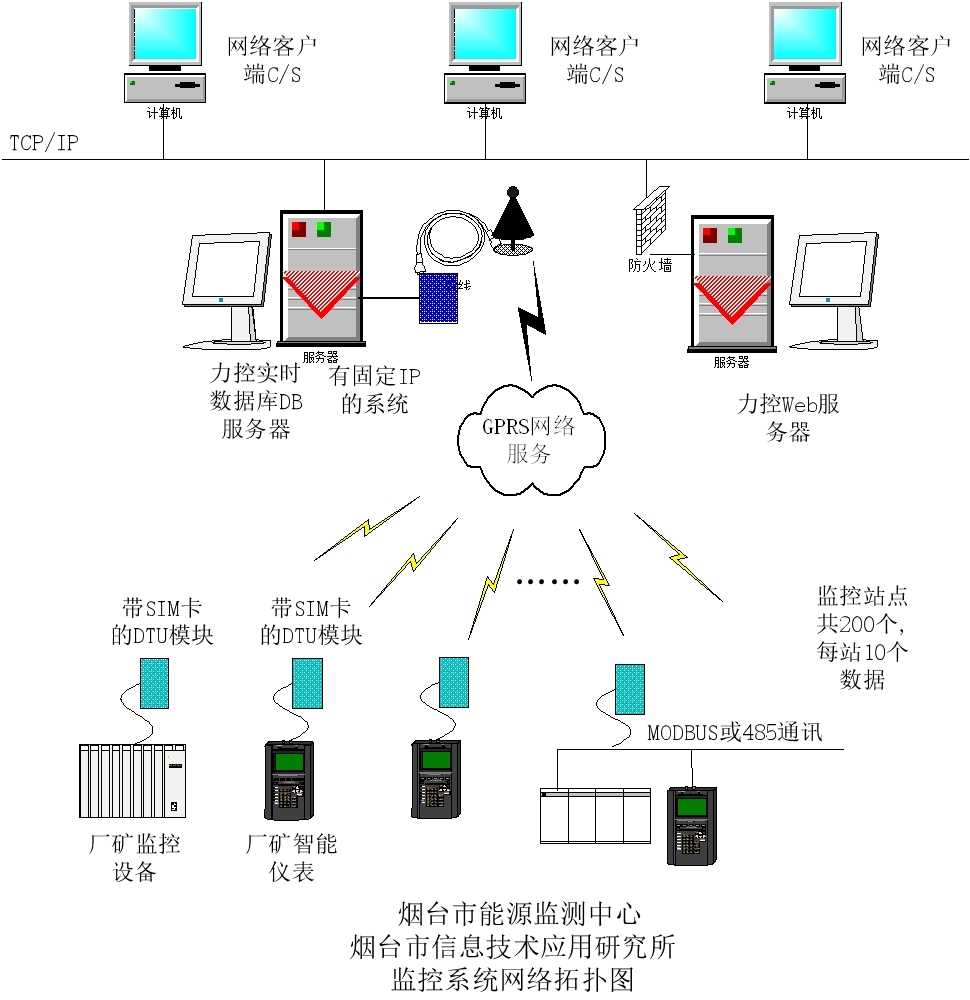

一,、GPRS無線采集監控系統網絡拓撲圖

二、工程需求

       現場實時信息自動采集,，遠程傳送給中心控制站,。

現場采集數據初定為10個，主要為模擬信號,，檢測鍋爐各點溫度、蒸汽流量,、煙氣含氧量,、蒸汽壓力、爐膛壓力等數據,。
       通過網絡實時采集遠程智能現場信息采集器傳回的數據,，具有多個現場控制系統的集中監測能力，能進行多種畫面的組態功能。

       具有實時數據平臺,；工藝畫面的組態與運行監測,；遠程數據的接收和存儲等。

       控制站點為200個,。

       ? 監控的目的

       管理部門能夠?qū)?shù)量眾多的工業鍋爐進行有效的能源消耗實時監控與統計,，為領導決策提供真實可靠的數據。

在線故障診斷系統,，使管理部門能夠在線監視鍋爐的實際運行情況,，并對非正常指標進行故障診斷，為領導和企業提供改進措施,。

       ? 系統設計

       ①控制站點的采集方式

       如果現場控制站的儀表或智能采集器支持串口通訊,，在該控制站通過無線采集模塊DTU和SIM卡，利用儀表串口進行實時數據采集和向DB服務器傳輸數據,。如果采集設備種類不同,，協議也不相同，就要使用多個DTU和SIM卡,，也可以使用力控監控組態軟件進行數據采集,，然后通過工控機的串行口與DTU模塊進行無線傳輸。

       ②力控實時數據庫DB服務器

       DB服務器通過GPRS網絡接收來自各個采集站的實時數據,。采集包括鍋爐各點溫度、蒸汽流量,、煙氣含氧量,、蒸汽壓力、爐膛壓力等數據,，并對數據進行存貯。服務器具有200個監測站點的實時監測畫面和數據顯示,，根據檢測數據分析對鍋爐進行在線診斷,。

       ③WWW網絡瀏覽功能

       可以為用戶提供標準的瘦客戶端瀏覽功能。用力控監控組態軟件網絡版發布運行的工程可以在Intranet和Internet上使用標準的IE瀏覽器進行監控,，同時可以和地理信息系統進行集成,。
