系統概述

電力集控系統作為煤礦綜合自動化系統的一部分，在提高企業用電的智能化和保證用電的可靠性方面有著舉足輕重的作用,。供電質量對煤礦安全和正常生產的影響很大,，停電意味著停產，甚至?xí)l(fā)安全事故,。隨著采煤機械化程度的提高,，煤礦供配電系統運行的可靠性和合理性顯得十分重要。完善的電力監控系統可以保證井下電網的安全運行,，并可實現供電的“移峰填谷”,，給煤礦帶來巨大的社會和經濟效益。
方案設計采用的電力集控系統,，由后臺監控計算機（監控層）,、通訊管理機（通訊間隔層）、智能監控儀表和微機綜合保裝置（現場設備層）組成,。

系統設計

方案設計采用的電力集控系統,，由后臺監控計算機（監控層）、通訊管理機（通訊間隔層）,、智能監控儀表和微機綜合保裝置（現場設備層）組成,。

系統架構

系統采用三層架構，第一層為監控層,，選用力控電力版組態軟件FCPower,；第二層為通訊間隔層，主要設備是通訊管理機,；第三層為現場設備層,，主要設備是井上、井下微機綜合保護裝置以及其它具有通訊功能的智能采集模塊等,。

1結構模式
2系統后臺設置

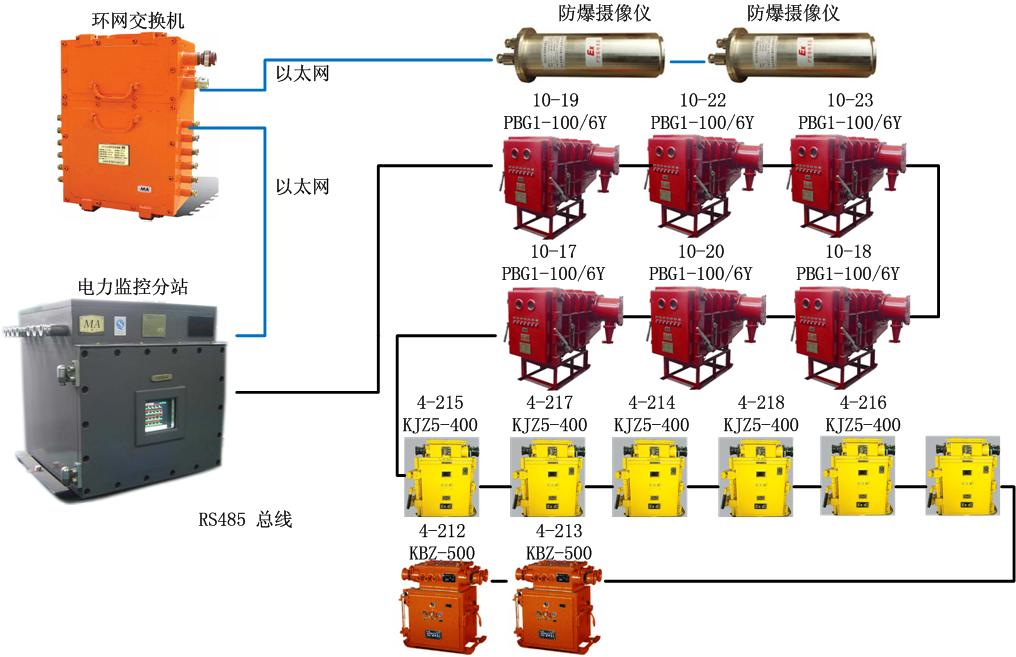

1. 結構模式: 系統采用工業以太網加現場總線的結構模式,。主干信道是光纖工業以太網環網到各變電所,，為每個變電所設置一臺通訊管理機，監控分站采用RS485現場總線方式與各微機綜合保護裝置或智能采集模塊相連,，采集變電所開關設備的運行參數和狀態,，實現就地集中數據監測和設備控制的功能。同時通訊管理機對采集到的信息進行處理,、轉換,，通過以太網環網平臺集中上傳到系統后臺主機。

2. 系統后臺設置: 系統后臺設置有開放的通訊接口與全礦井綜合自動化系統實現數據共享和網絡發布,。

應用功能

保護定值在線管理

1,、保護定值在線管理

力控電力版針對變電站中的微機保護裝置設計了一種四層的通用的數據模型，即：保護裝置\定值組\定值項\定值變量,。定值在線管理分為在線召喚，在線修改以及定值單打印等功能,。

應用總結

通過力控電力監控軟件平臺的應用,，能夠提高煤礦電力系統的安全性和可靠性，可改善煤礦企業的管理水平,，降低系統維護工作量,，減少維護人員和值班人員，降低供電成本,。
